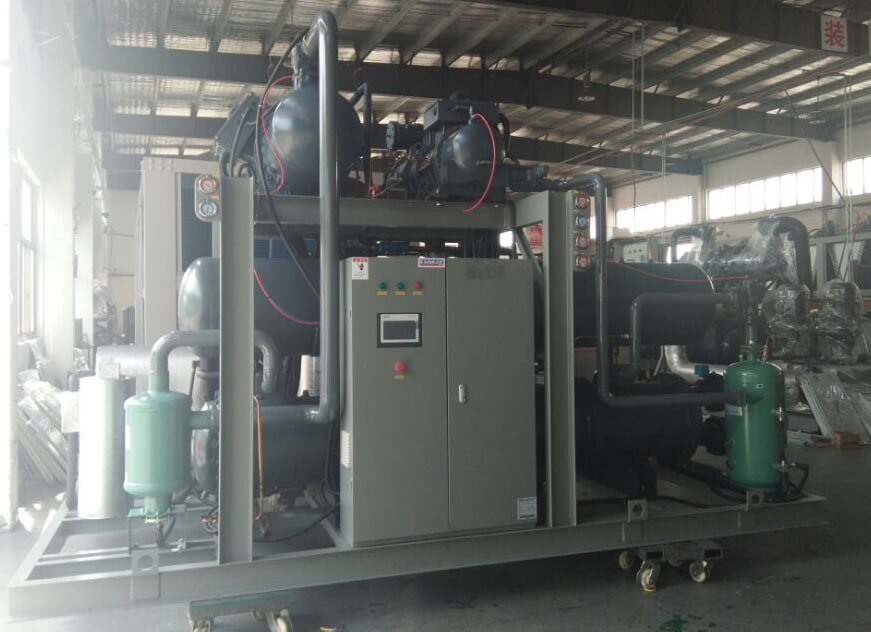

超低溫深冷制冷機組控溫范圍-40℃~-120℃，設計為復疊式制冷機組，可根據工藝要求定做防爆型超低溫深冷制冷機組。
超低溫深冷制冷機組的工作原理是：
超低溫深冷制冷機組由兩個或三個不同工作溫度區的獨立蒸汽壓縮制冷循環組成。以兩級復疊制冷循環為例，它由高溫級和低溫級兩部分組成。高溫段采用中溫工質，低溫段采用低溫工質，形成兩級單級壓縮的復疊制冷系統。
復疊式制冷循環中中間溫度的確定應根據制冷系數最大或各個壓縮機壓力比大致相等的原則。前者對能量利用最經濟后者對壓縮機氣缸工作容積的利用率較高 。
由于中間溫度在一定范圍內變動時對制泠系數影響并不大，故按各級壓力比大致相等的原則來確定中間溫度更為合理。
復疊式制冷機組停止運轉時，由于系統內的溫度升高到了環境溫度,低溫制冷劑全部氣化成過熱蒸汽,并且將高于規定的最大工作壓力，這種情況是不允許的。
因此要在系統中接入一個膨脹容器,以便在停機后大部分的制冷劑蒸汽進入膨脹容器中,膨脹容器可以接到吸氣管上，也可以接到排氣管上，接到吸氣管上時,膨脹容器所需要的容積較小，因而比較合理。
超低溫深冷制冷機組系列：
1.二元復疊超低溫深冷制冷機組：主要有低溫級活塞式復疊機組及低溫級螺桿式復疊機組等兩個系列;該系統采用二元復疊制冷系統，由高溫級(R404A/R22)低溫級R23組合而成，可提供-30℃~ -85℃超低溫工藝冷源;機組制冷量范圍在5kw～700kw;
2.三元復疊超低溫深冷制冷機組：其由高溫級(R404A/R22)、低溫級R23、超低溫級(R14)組合而成，低溫可提供-120℃超低溫工藝冷源。機組制冷量范圍為3kw～300kw。
超低溫深冷制冷機組用途：
1.用于制藥：合成，水解，酯化，醚化等需要控溫的工藝;
2.化工：精餾提純、橡膠粉碎、低溫研磨;金屬處理：低溫裝配、低溫沾火;
3.食品：金槍魚等超低溫食品加工儲藏;
4.電子：零部件環境試驗;
5.航空航天：熱沉實驗、零部件環境模擬試驗;
6.環保：廢氣冷凝回收，凈排放;
7.天然氣液化、BOG再液化;核工業等。
