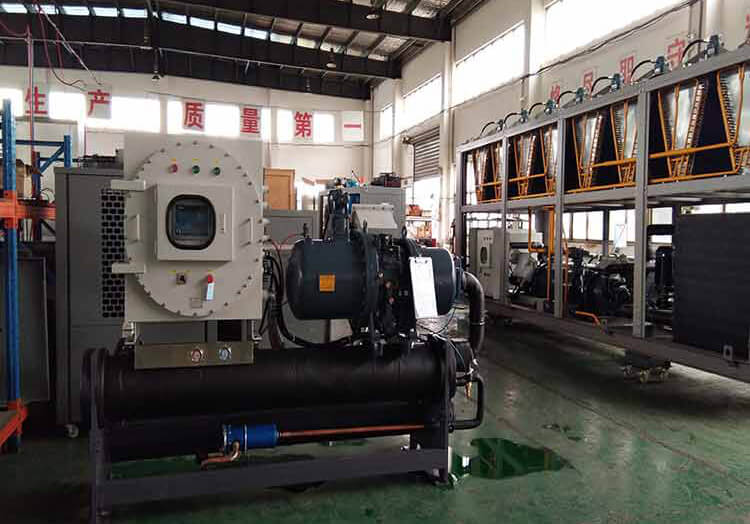

水冷螺桿式冷凍機組是以螺桿式壓縮機提供動力,通過冷卻塔以冷卻循環水作為冷凝方式的冷凍機,要配合冷卻塔和冷卻泵使用,可以設計為單機頭或雙機頭水冷螺桿式冷凍機組,有以下系列產品:
1、防爆型水冷螺桿式冷凍機組:主令控制器根據 GB3836.1-2000 《爆炸性氣體環境用電氣設備 通用要求》、GB3836.2-2000《爆炸性氣體環境用電設備 隔爆型“ d ”》和 GB3836.3-2000《爆炸性氣體環境用電氣設備 增安型“ e ”》 的規定而設計制造。能夠滿足工藝的特殊要求;
2、防腐型水冷螺桿式冷凍機組:
3、冷熱兩用型水冷螺桿式冷凍機組:控溫范圍-60~200可生產,可在其中任選一段;
4、撬裝式水冷螺桿式冷凍機組:
5、低溫型水冷螺桿式冷凍機組:
1)以鹽水為載冷劑的水冷螺桿式冷凍機組:可提供-5℃~-40℃低溫冷凍溶液,蒸發器防腐設計;
2)以乙二醇為載冷劑的水冷螺桿式冷凍機組:可提供-5℃~-35℃低溫冷凍溶液;
3)復疊式水冷螺桿式冷凍機組:有二元復疊低溫冷凍機組(-40℃~-80℃)及三元復疊低溫冷凍機組(-80℃~-120℃);可用乙醇或二氯甲烷作為載冷劑。
水冷螺桿式冷凍機組配置:
1、溫度數顯微電腦或PLC控制器;
2、干燥過濾器;
3、高低壓力開關;
4、螺桿式壓縮機;
5、殼管式或板換式蒸發器;
6、油分離器;
7、冷媒管路;
8、殼管式冷凝器;
9、交流接觸器;
10、高低壓力表;
11、熱繼電器;
12、熱力膨脹閥;
13、經濟器;
14、制冷劑。
水冷螺桿式冷凍機組選用要注意以下因素:
1.主要控制參數制冷性能系數,額定制冷量,輸入功率以及制冷劑類型等;
2. 根據冷負荷及用途來考慮。對于低負荷運轉工況時間較長的制冷系統,宜選用多機頭螺桿式壓縮機組,便于調節和節能;
3. 優先考慮性能系數值較高的機組。根據資料統計,一般冷水機組全年在100% 負荷下運行時間約占總運行時間的1/4 以下??傔\行時間內100%、75%、50%、25% 負荷的運行時間比例大致為2.3%、41.5%、46.1%、10.1%。因此,在選用冷水機組時應優先考慮效率曲線比較平坦的機型。同時,在設計選用時應考慮冷水機組負荷的調節范圍。多機頭螺桿式冷水機組部分負荷性能優良,可根據實際情況選用;
4. 應注意名義工況的條件。冷水機組的實際產冷量與下列因素有關:
a) 冷水出水溫度和流量;
b) 冷卻水的進水溫度、流量以及污垢系數。
5. 應注意該型號機組的正常工作范圍,主要是主電機的電流限值是名義工況下的軸功率的電流值;
6. 在設計選用中應注意:在名義工況流量下,冷水的出口溫度不應超過15℃,機組室外干球溫度不應超過37℃。若必須超過上述范圍時,應了解壓縮機的使用范圍是否允許,所配主電機的功率是否足夠。
